SFP光模块电气接口参数详解

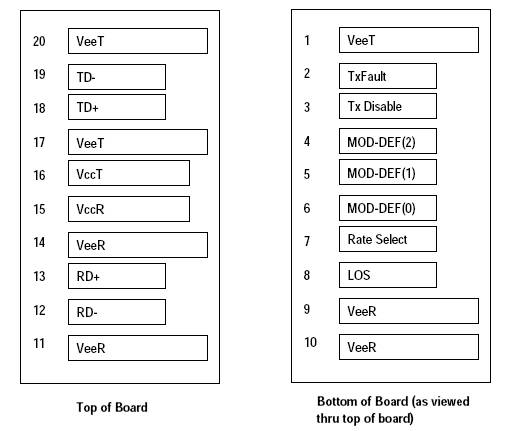

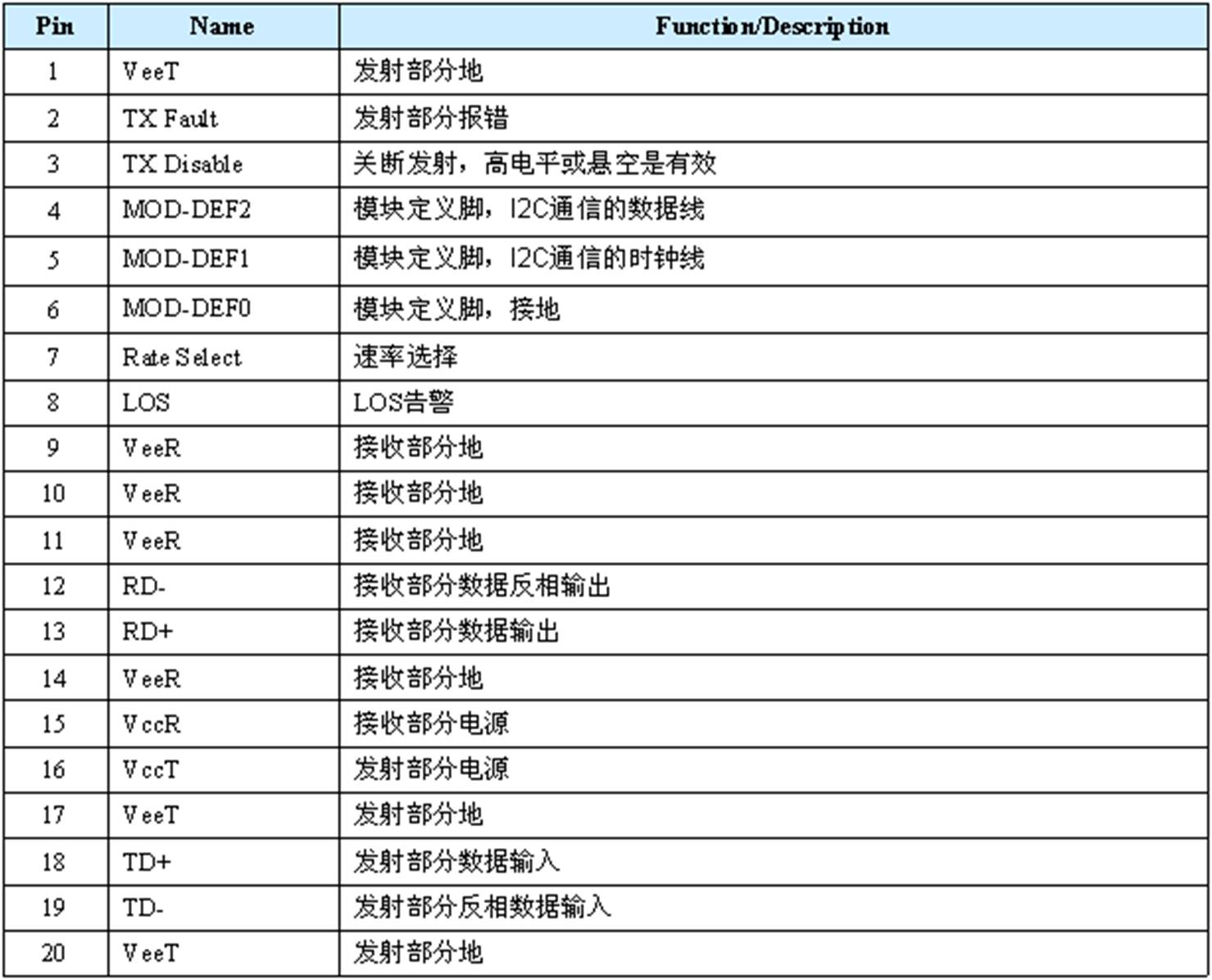

1、引脚定义
2、电气接口
VCCT 和 VCCR分别是发射和接受部分电源，要求3.3V±5%，最大供电电流300mA以上。电感的直流阻抗应该小于1欧姆，确保SFP的供电电压稳定在3.3V。推荐的滤波网络，可以保证插拔模块时的浪涌小于30mA。
VCCT 和 VCCR可以在模块内相连。发射和接收的地可以在模块内相连。
差分输入信号摆幅范围500mV~2400mV
差分输出信号摆幅范围370~2000mV
低电平(0~0.8) 正常工作
高电平(2~3.465)关断
悬空:关断
•LOS:开集/漏极输出,需要4.7K~10K电阻上拉至2~VCC+0.3V.
当输入光功率低于最差接受光功率时 高电平告警,
