1. 概述

　　宽带接入、宽带移动和高清视频业务的迅猛增长，对传送网的容量提出了越来越高的要 求，据Optical Exfo统计，美国的容量需求每两年增长一倍，而在中国，预计容量需求每年增长50% -80%。另外运营商网络融合和全业务运营的需求，对光传送网功能和性能提出了更高的要求，光传送网将朝着多业务接入、资源快速灵活配置、超高速率、超大 容量、高生存性、智能化、低成本等方向发展。

　　从通信发展历程上来看，光传送网以优异的服务质量、OAM特性、可扩展性、可靠性构建了信息高速公路的基础网络。但在现有传送网络，SDH、MSTP、WDM、PTN、OTN等多种设备形态和VC交叉、包交换、ODUk交叉等多种电交换体系并存，存在设备种类庞杂、网络建设运维成本高，管理困难等多方面问题，难以满足运营商的需要。

　　另外，随着业务的IP化，电信网络IP化和IP网络电信化的趋势日益显著，需要传送网和IP网联合组网，解决路由器尽力而为服务承载方式的本质缺陷，实现IP业务的高效、可靠、低成本的承载。

　 　P-OTS设备支持VC4/Packet/ODUk同一交换，避免了目前传送网技术体系繁多、设备种类庞杂、网络建设运维成本高等缺点，既有PTN /MSTP/SDH小颗粒业务处理的灵活性，又有OTN海量的传送容量，同时其对IP层业务的感知，使其可使光网络能够经济高效的传送IP业务，满足运营 商发展新业务的需要。

　　2.  P-OTS设备架构特点

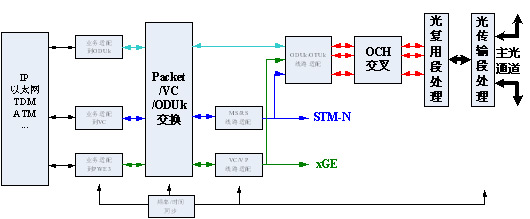

　　图1显示了P-OTS设备的传送平面架构，根据该架构，P-OTS设备同时具有分组处理能力和TDM处理能力，从而可以针对不同的业务，通过不同的单元组合，产生不同的设备形态。

图1 P-OTS设备传送平面框架

　　除了完整功能的P-OTS应用以外，还可以配置成以下设备类型：

　　· 具备多业务接口的WDM设备。

　　· 光子交叉设备。

　　· OTN设备/具有二层交换功能的OTN设备（P-OTS）。

　　· PTN设备/可升级为波分系统的PTN设备（O-PTN）。

　　· SDH设备/可升级为波分系统的SDH设备。

　　· MSTP设备/具有包交换和VC交换功能的MSTP+设备。

　　因此P-OTS设备通过不同单盘的组合，使OTN/PTN/SDH三种设备既可以融合，也可以作为OTN/PTN/SDH三种设备独立存在，从而提供从边缘到核心的设备统一解决方案。

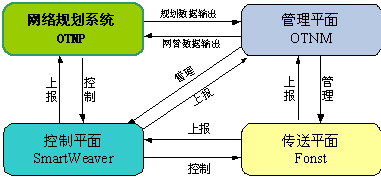

烽火科技P-OTS设备除了传送平面外，还具有完善的管理平面和智能控制平面功能，可对复杂网络进行集中操作、维护和管理，实现带宽的动态交换分 配，完成网络的自动构建和路由配置。另外由于在网络中网格网的组网方式应用越来越多，为了指导网络的部署、实施、OAM、仿真和优化，P-OTS设备还具 有网络规划系统。传送平面、管理平面、控制平面和网络规划系统四部分构成了一个完整的P-OTS传送平台，其架构如图2所示。

图 2  P-OTS设备的架构图

　　3.  P-OTS设备特定网络应用场景

　　P-OTS设备除了可应用于现有光传送设备所定位的网络，还可利用同时具有分组处理能力和TDM处理能力，从而产生一些特定的网络应用场景，使IP网络与光传送网络可以协同运行。

　　IP网络光层直通与保护；

　　在经过P路由器的业务流量中，约有50％以上属于可以直通的中转流量，这些中转流量加重了本站路由器的负载却不增值。另外IP承载网普遍采用了IP层保护恢复机制和网络轻载方式提高网络的可靠性，不仅效率低、可扩展性差、成本高，而且一旦光层中断会使得Tb/s量级的IP逻辑链路同时中断，路由器将进行大规模的协议收敛，这对IP网络及其上层业务来说将是灾难性的

　 　利用P-OTS设备的分组处理能力和光层的大颗粒调度保护能力，不仅可以疏导路由器的中转流量，并且可以利用成熟、简单、可靠的光层保护恢复能力提高 IP网络可靠性，以此来降低对骨干路由器的容量和复杂度要求，减少骨干路由器功耗，从而降低整个基础承载网的CAPEX和OPEX。

　　· LTE时代的移动回传网络

　 　移动回传网络具备电信级的多业务承载能力，具备端到端的网络保护、OAM和电信级QoS保障，网管支持面向业务的运维能力，支持向全分组化的承载网平滑 演进，特别是LTE的设计目标是要能够达到固网宽带业务的能力，从而有着巨大的带宽需求。另一方面2G/3G又将长期与LTE共存，因此必须支持现有的 SDH网络，而同时具有分组/VC处理和大传输容量的P-OTS设备是LTE时代的移动回传网络的最佳选择。

　　· IP城域网扁平化：

　　目前IP城域网分边缘、汇聚和核心三层，三层之间采用路由器端口双归属直连，不仅消耗了大量的路由器端口，也消耗了大量的光缆资源。利用P-OTS的以太网交换机取代IP城域网的汇聚路由器，可将城域的三层网络扁平化为城域核心和城域接入两层网络，同时利用P-OTS设备的波分功能大量减少光缆的使用量。

　　· 专线带宽出租

　　对于汇聚型以太网专线业务或SDH专线业务，利用P-OTS设备的分组汇集/VC复用能力和ODUflex功能，减少路由器或SDH设备和P-OTS设备互联端口，并降低路由器或SDH设备的业务处理压力。
　· 传送节点融合

　　在PTN/OTN、SDH/OTN等网络不同形态传送设备的相交节点，可用P-OTS设备取代原来的两种设备，实现节点设备形态的融合，降低设备成本，并且实现OTN网络和PTN/SDH网络间业务的汇聚/复用和联合调度。

　　烽火科技POTS解决方案

　 　烽火科技P-OTS采用电交叉和集中式信元交换，对信号协议透明，设备支持Packet/VC4/ODUk统一的交换体系，支持ODUK、分组、VC4 交叉，且交叉容量可动态灵活分配，设备单子框交叉容量可达10T，应用场景需要时可通过多子架互联扩展到30T的交叉容量。业务接入颗粒支持 100M~100G的任意速率业务传送 ，2M等低等级业务可通过电路仿真方式支持传送，设备全面兼容烽火FONST系列产品平台，全面支持从现有10Gb/s、40Gb/s向100Gb/s平 滑升级。

　　设备支持Nx10G/40G/100G波分系统和ROADM系统，能满足点到点、链状、环网、网格网等各种组网方式，全面支持 骨干、核心和边缘网络应用，无电中继传输距离超过2000km，基本可满足世界90%以上的长距离骨干网和城域网传输要求，可与业界现有OTN/PTN设 备互联互通，保护方面全面支持电层和光层各种保护方式，保护倒换时间小于50ms。

　　P-OTS设备市场前景

　 　Heavy Reading的报告指出，P-OTS设备年复合增长率将达到109.7%，到2012年将到达27.8亿美元。其中随着运营商开始部署3G和4G宽带网 络，移动回程网必须从目前的SONET/SDH技术向P-OTS技术演进，全球用于移动回传网的P-OTS设备销售额将从2009年的2.63亿美元增长 到2014年的15亿美元，年复合增长率为40.8%。

　　总结

　　P-OTS设备采用统一的平台来处理不同颗粒的业务，支持在同一设备上进行多粒度的处理，又有OTN海量的传送容量，同时其对IP层业务的感知，使其可使光网络能够经济高效的传送IP业务，满足运营商发展新业务的需要从某种程度上可以解决多种业务多个承载网的情况，可以提高设备的利用率，降低网络成本。每一种传送技术都有它特有的应用场景和商用价值,P-OTS在融合的平台上能够同时以原生态方式传送TDM、Pakcet和波长业务，在未来城域网络中将有很好的发展前景。
