产品分类：光端机

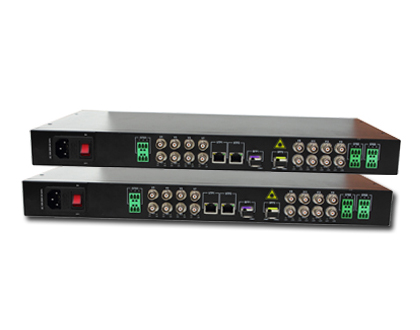

北亿纤通节点式数字视频光端机采用时分复用技术（TDM），通过电分插复用方式（ADM），在一芯光纤上可同时传送最多16路视频，支持节点数可以达到 16个，每个节点可以接入视频、音频、电话、控制数据等多种业务，每两个节点之间传输距离可达80km，节点的数量不影响图像质量。
应用在高速公路视频监控、智能交通监控、社会治安等监控系统。
主要特征：
●采用时分复用技术（TDM）
●光链路自动切换保护
●每个节点可以接入视频、音频、电话、
●控制数据等多种业务
●每两个节点之间传输距离可达80km
●支持节点数可以达到16个
●最多16路视频
●节点的数量不影响图像质量
●采用可热插拔式SFP光模块,便于维护
|
视频 |
|
|
通道数量 |
1~ 16路 |
|
信号带宽 |
8MHz |
|
视频输入／输出阻抗 |
75 Ω （非平衡），BNC |
|
微分增益 |
DG ＜1% （典型值） |
|
微分相位 |
DP ＜0.6 o （典型值）“1” |
|
场斜比 |
＜5% |
|
视频信噪比 |
S/N ≥ 67 dB （加权）65 |
|
数据 |
|
|
物理接口 |
RJ45; 工业标准接线端子 |
|
数据类型 |
RS485/RS422/RS232/Manchester |
|
支持速率 |
0-400Kbps |
|
误码率 |
< 10 -9 |
|
一般指标 |
|
|
无故障工作时间 |
≥ 10 万小时 |
|
工作温度 |
-40 ℃- +85℃ |
|
工作湿度 |
0-95% 无冷凝 |
|
工作电压 |
220V AC/110V AC |
|
光纤指标 |
|
|
光学接口 |
LC |
|
节点间传输距离 |
单模：0-80Km |
|
波长 |
1310/1550 μ m |
|
外形尺寸 |
|
|
机架式 |
482（L）x 220(W) x 44(H) mm, |
